產品描述
1） 控制系統結構
控制系統由可編程序控制器（PLC）、工控機（工業控制計算機）和現場總線組成，PLC系統功能模塊應具備熱插拔功能。
2） 控制系統設備
1. 橋架、線管
采用國產優質產品。
2.電線、電纜
采用國產優質產品。產品獲得3C認證。
1. 斷路器、接觸器、繼電器
采用國際知名品牌產品。
所有斷路器、接觸器、繼電器和其它電磁設備靜噪工作，以限制傳遞噪聲和振動。所有框架和外罩結實堅固，不隨元件振動而振動。冷卻風扇的噪聲降到最低程度。不使用噪聲過大的電氣元件。
斷路器應具有短路、過載、熱保護功能，其遮斷能力大于安裝點的短路容量。接觸器、繼電器為組合型，且安裝在DIN標準導軌上。
控制按鈕和控制開關：
控制按鈕和控制開關滿足控制與操作的要求，并符合有關標準和人體工程學。其防護等級為IP65，最短工作壽命為10000次；
指示器：
指示器滿足各種信號顯示的要求，并符合有關標準和人體工程學。其防護等級為IP65。
熔斷器：
滿足控制電路要求，并有狀態指示。選型及安裝上充分考慮其通用性便于更換。
2. 控制按鈕、控制開關
最短工作壽命不低于100000次。
3．指示器
最短工作壽命不低于100000次。
4. 旋轉編碼器
采用國際品牌產品。
5. 可編程序控制器（PLC）
舞臺主控制器采用國際品牌可編程序控制器。性能參數滿足控制與操作系統的要求。
7. 計算機系統
計算機應采用國際品牌工業專用計算機。
8. 網絡通訊
控制計算機和可編程邏輯控制器（PLC）、變頻器等之間的通訊網絡采用符合國際主流的工業現場總線，滿足本項目舞臺設備現有的需求和舞臺技術未來發展需要。
9. 變頻器
調速設備的現場驅動控制由變頻器來驅動；定速設備的控制電路由PLC直接帶動。調速設備由變頻器直接控制，變頻器調速比不小于1:50。

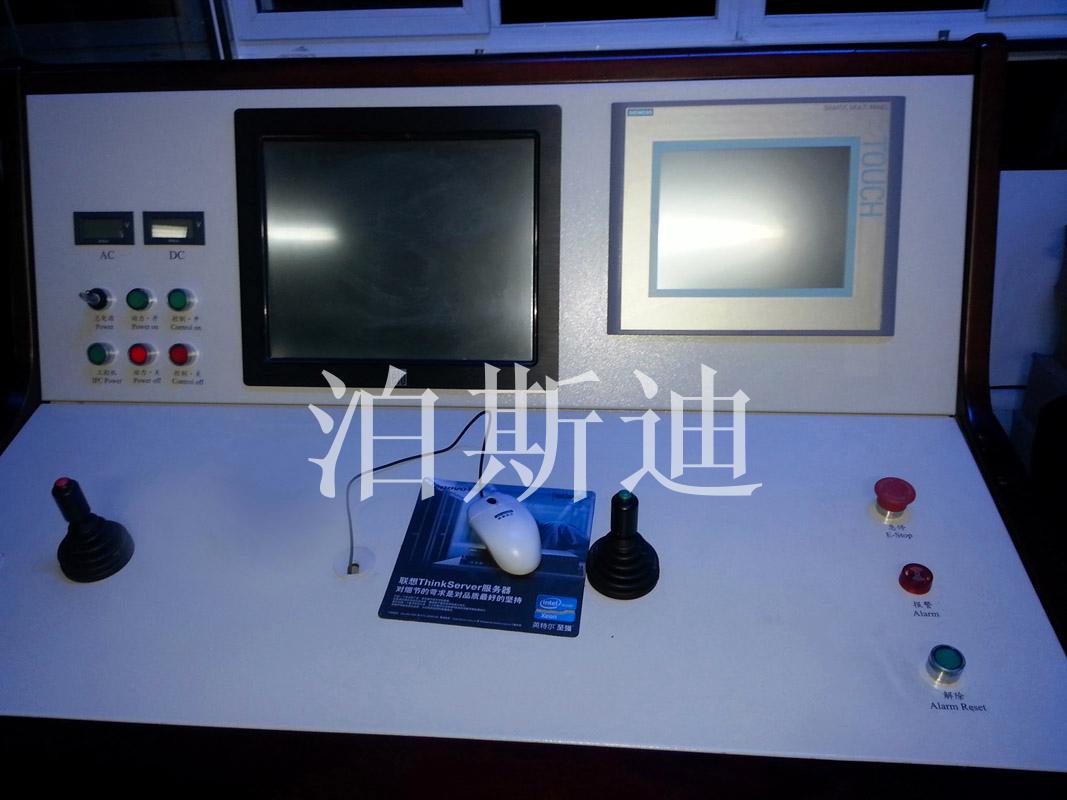

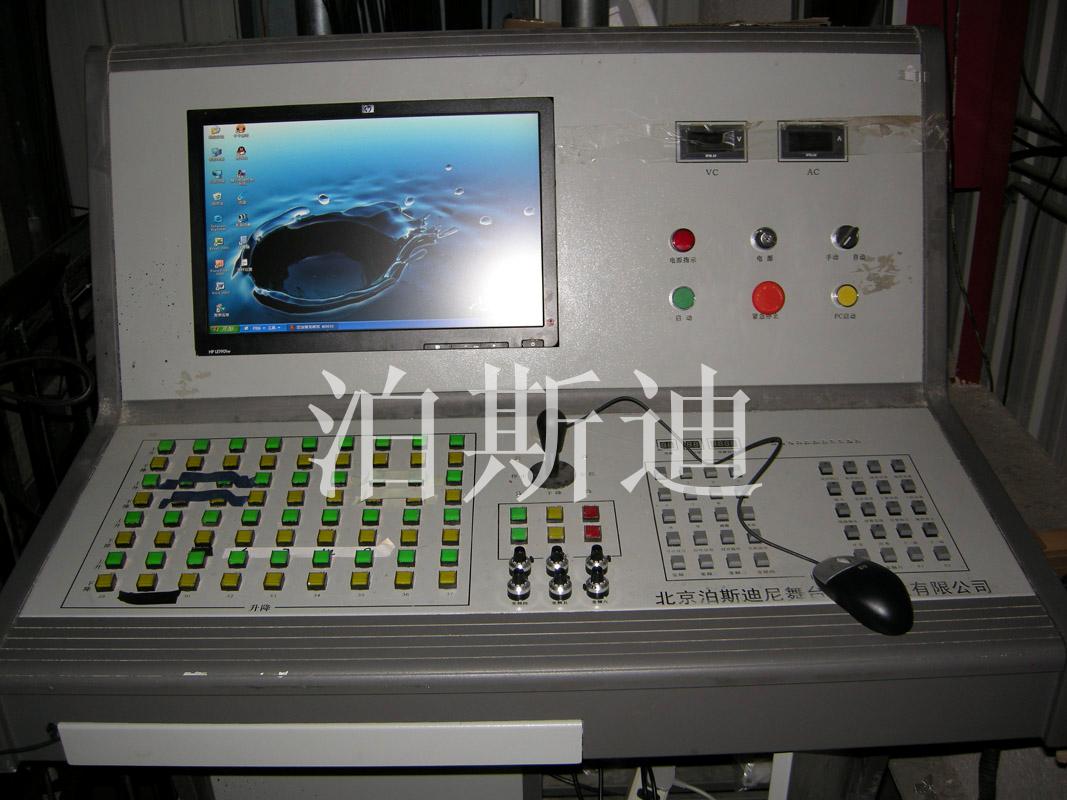

10. 操作設備（主操作臺）
主操作臺具有對整個舞臺機械設備進行集中操作功能，是控制與操作系統的管理中心。主操作臺除了應具有對劇場所有機械設備進行控制與操作的功能（預選擇、運動參數設定、設備編組、場景運行、場景序列運行、手動介入功能等），還應提供系統管理及維護功能。
主操作臺設有單控模式、集控模式和自動程序控制模式；主手動介入操作裝置；主操作臺應留有與演出通訊系統的接口。另設有亮度可以調節的鵝頸工作照明燈。
主操作臺上設有緊急停機按鈕，以防止設備故障時對設備、人員與場景造成傷害。
進入主操作臺需要有不同級別的操作識別碼（如IC卡、磁卡或屏幕提示的鍵盤輸入）。
11． 電氣設備柜
電氣設備柜必須通過3C等強制安全認證。所提供的電氣設備柜（機柜和機架）全部采用經過防銹處理的金屬板或鋼板剛性制作，必要地方用鋼板或型鋼的框架加強。電氣設備柜有防塵和防潮措施。除通風處和電纜進出口外，所有機柜和機架都全部封閉。電氣柜的外形尺寸、安裝方式和電纜進出等符合已有的土建條件。每個機柜的深度適合柜內設備的安裝，并留有合理的接線和維修空間。每一特定組的各電控設備柜的深度、高度和顏色都相同。
